EPGC308绝缘材料环氧玻璃布零件环氧零件图
EPGC308绝缘材料环氧玻璃布零件环氧零件
EPGC308绝缘材料环氧玻璃布零件环氧零件
1.EPGC308绝缘材料环氧玻璃布零件环氧零件
SMC GPO-3的区别
材料都是不饱和聚酯树脂
耐温SMC低，GPO3高
SMC混合树脂增强强度，GPO3不饱和聚酯树脂
基材都是玻璃纤维
SMC玻纤含量低，GPO3玻纤含量高
阻燃性能
SMC根据需求选择阻燃，GPO3分HB和V0
johnson@gpo-3.com
SMC吸水率＞GPO3吸水率
SMC耐电弧＜GPO3
SMC加工可塑性＜GPO3
SMC外观没有GPO3保持持久
PI绝缘板特点和技术参数以及应用范围
PI绝缘板特点和应用场景
一、PI绝缘板特点
热膨胀率极低的耐热产品﹑卓越的耐放射性。 基材：玻璃纤维布 耐温性：200度阻燃:是抗高温辐射性能和物理机械性能，合成途径较多并可用各种方法加工成型，所以在航空、航天、电器、机械、化工、微电子、仪表、石油化工、计量等高技术领域广泛使用，并已成为全球火箭、宇航等尖端科技领域不可缺少的材料之一。另外，PI中加入玻璃纤维。石墨和硼纤维增强后可获得更高的硬度和强度，能替代金属制造喷射发动机结构部件。PI树脂用石墨或聚四氟乙烯（PTFE）填充后可作为自润滑材料使用，加入耐磨填料后可用于制造耐高温刹车片等.

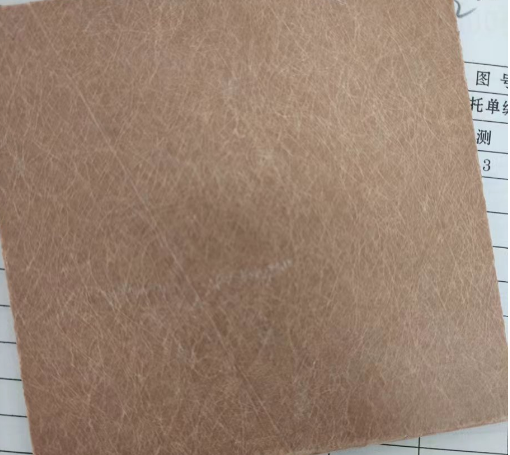

棕色GPO3纹理展示
棕色GPO3纹理展示
johnson@gpo-3.com
酚醛棉布板LE技术参数
| 序 号 | 检 测 项 目 | 处理条件 | 单 位 | 指 标 | |||
| 1 | 体积电阻率 | 常态 | C-90/20/65 | ΩNaN | |||
| 2 | 浸水后 | C-90/20/65 | Ω | ||||
| 3 | 介电损耗因数（1MHz） | 常态 | _ | ||||
| 4 | 浸水后 | _ | |||||
| 5 | 弯曲强度（垂直层向） | A | Mpa | 150 | 156 | ||
| 6 | 拉伸强度 | A | Mpa | 65 | 68 | ||
| 7 | 粘结强度 | A | KN | 5.5 | 5.7 | ||
| 8 | 埃左氏冲击强度（平向） | A | KJ/m2 | 2.2 | 2.5 | ||
| 9 | 加热后外观 | (140℃/96h) | _ | 140 | 145 | ||
| 10 | 吸水率 | E-24/50+D-24/23-1 | % | 1.9 | 1.82 | ||
| 11 | 密度 | A | g/cm3 | 1.45 | 1.45 | ||
| 结 果 | |||||||
| 测 试 | 审 核 | ||||||
| 备注：产品符合ROHS指令 | |||||||
FR4物质安全资料表
物质安全资料表
MATERIAL SAFETY DATA SHEET
G10,G11,FR4,FR5性能参数对比一次性搞清楚
品 名 | WS-3240 | WS-3130 | WS-3660 | WS-3520 | WS-3282 | |||
适用标准 | JIS | _ | EL-GEM | EL-GEF | EL-GEH | |||
NEMA | _ | G-10 | FR-4 | G-11 | FR-5 | |||
材质 | 环氧树脂 | 环氧树脂 | 环氧树脂 | 环氧树脂 | 环氧树脂 | |||
试验项目 | 单位 | 处理条件 | 玻璃纤维布 | 玻璃纤维布 | 玻璃纤维布 | 玻璃纤维布 | 玻璃纤维布 | |
平行层向1分钟耐电压 | kv/mm | C-90/20/65 | 13 | 15 | 15 | 15 | 15 | |
垂直层向耐电压 | kv | O-0.5/90 | 13 | 15 | 15 | 15 | 15 | |
绝缘电阻 | 常态 | MΩ | C-90/20/65 | - | 106×108 | 106×108 | 106×108 | 106×108 |
煮沸后 | MΩ | C-90/20/65 +D-2/100 | 104×106 | 104×106 | 104×106 | 104×106 | ||
体积电阻系数 | MΩ-cm | C-90/20/65 | - | 107×109 | 107×109 | 107×109 | 107×109 | |
表面电阻系数 | MΩ | C-90/20/65 | - | 106×108 | 106×108 | 106×108 | 106×108 | |
介电常数(1MHz) | ― | C-90/20/65 | 4．7 | 4．2-4．7 | 4．2-4．7 | 4．2-4．7 | 4．2-4．7 | |
介电损耗 (1MHz) | ― | C-90/20/65 | 0．030 | 0．030-0．035 | 0．030-0．035 | 0．030-0．035 | 0．030-0．035 | |
耐电弧性 | sec | A | - | 120-140 | 120-140 | 120-140 | 120-140 | |
耐电磨性 | V(CTI) | A | - | 200-300 | 200-300 | 200-300 | 200-300 | |
弯曲强度 | 垂直层向 | MPa | A | 350 | 440-540 | 440-540 | 440-540 | 440-540 |
压缩强度 | 垂直层向 | MPa | A | - | 340-440 | 340-440 | 340-440 | 340-440 |
平行层向 | MPa | A | - | 290-390 | 290-390 | 290-390 | 290-390 | |
抗张强度 | MPa | A | 250-300 | 250-350 | 250-350 | 250-350 | 250-350 | |
杨氏模量 | MPa | A | - | 21560-24500 | 21560-24500 | 21560-24500 | 21560-24500 | |
粘结强度 | kN | A | 6．5 | 8．0-10．0 | 8．0-10．0 | 7．0-9．0 | 7．0-9．0 | |
洛氏硬度测量 | HR-R | A | - | 120-125 | 120-125 | 120-125 | 120-125 | |
埃左氏冲击强度 | 平行层向 | J/cm | A | 5 | 5．4-6．4 | 5．4-6．4 | 5．4-6．4 | 5．4-6．4 |
加热后外观 | ℃/2hr | A | 135 | 150 | 150 | 180 | 180 | |
吸水率 (厚 1.0mm) | ％ | E -24/50 +D-24/23 | 0．05-0．15 | 0．05-0．15 | 0．05-0．15 | 0．05-0．15 | 0．05-0．15 | |
比重 | ― | A | 1．95 | 1．95 | 1．95 | 1．95 | 1．95 | |
热膨胀系数 | 垂直层向 | 1/℃ | RT~ 200℃ | - | 1．7×10-4 | 1．7×10-4 | 1．2×10-4 | 1．2×10-4 |
平行层向 | 1/℃ | RT~ 200℃ | - | 9．2×10-6 | 9．2×10-6 | 5．5×10-6 | 5．5×10-6 | |
耐燃性 | UL-94法 | ― | C-48/23/50 &E-168/70 | UL94V0 | UL94V0 | |||
铁路车辆燃烧试验 | ― | A | 难燃性 | 难燃性 | ||||
gpo3和GPO-3的型号规范是哪个
GPO-3绝缘板又名GPO-3层压板，是NEMA绝缘等级的编码，那么国外搜索和标识一般会怎么样，当然是规范的GPO-3，在新型发展中国家中普遍应用GPO3的标识只能代表书写人员是方便内部使用，在报关申报中是不会认可这个书写方式的。在书写过程中O和0也近似也很容易让不熟悉此材料的人误认为是GP型号03，那么在选材或者制程上有漏洞，相信如果大家签合同描述不清楚的时候会买到不一样的产品。
